Пластиковая серия Бирони в каркасном доме
19.04.2021

Наша команда профессионалов работает не только в Санкт-Петербурге и Ленинградской области, но и за ее пределами. На днях  наши специалисты выезжали в Псковскую область посёлок Плюсса для монтажа ретро-проводки в каркасном доме.

Задача состояла в проведении комплекса электромонтажных работ в каркасном доме под ключ. То есть было необходимо провести электрику по дому и подключиться к силовым сетям.

В общем об объекте: двухэтажный каркасный дом с тремя комнатами, большим залом и кухней. Так же есть небольшое котельное помещение и два кладовых помещения.

Первым этапом происходит согласование и разметка трасс прокладки линий (места, где будут проходить провода). Этот этап требует очень много времени и концентрации, так как это основа эстетики и красоты монтажа.

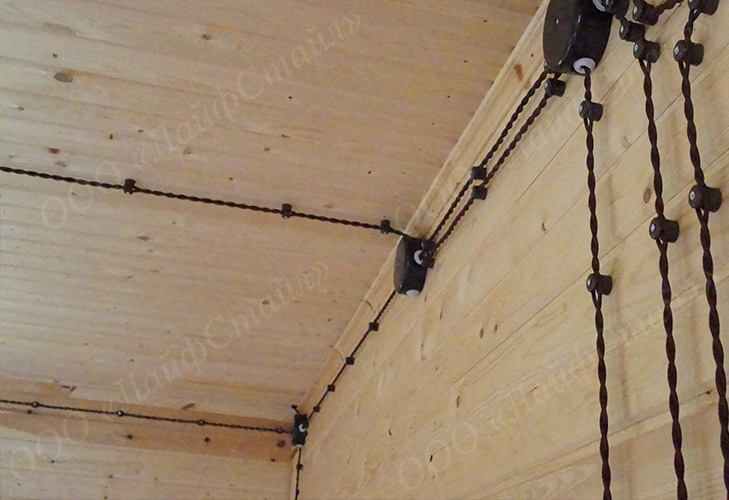

Разметку осуществляем строго по вертикальным и горизонтальным линиям с использованием лазерного уровня. Для крепления ретро-проводки использовались пластиковые изоляторы, расстояние разметки между изоляторами порядка 30см. Распределительные коробки устанавливаем над выключателями – это весьма удобно и практично.  Расстояние изоляторов у распределительных коробок выбирается по месту. Тут нет каких то строгих регламентов, главное, чтобы это было эстетично и визуально красиво.

Монтаж Бирони пластиковой серииТеперь о материале: Мы использовали:

витой ретро-провод марки «Царский Стиль»  2*2,5мм2 и 3*1,5мм2Обозначение провода расшифровывается так: 2*2,5мм2 - это двухжильный провод, сечением жилы 2,5 мм2. Такого сечения провод использовали для силовых линий и розеточной сети. Немного технической информации - Провод витой в декоративной оплетке из полиэфирной нити, 2х2,5мм2 коричневый (бухта 50м) "Царский Стиль" артикул RS-12-01. Применяется для прокладки линии розеток и подключения электрооборудования. Максимальная мощность нагрузки 4,6 кВт. Провод  3*1,5мм2 использовался для коммутации переключателей между первым и вторым этажом дома.

Розетки, выключатели, рамки, использовались фирмы Бирони пластиковой серии. Рамки были 3 видов: однопостовые, двухпостовые и трёхпостовые... Они использовались не только для удобства монтажа, но и как завершающая композиция оригинального стиля. Выключатели поворотные одноклавишные устанавливались в каждой комнате, так как расключение света было на один режим. Были задействованы два переключателя, о которых упоминалось выше. Они обеспечивали удобство управления светом между этажами. Для прохода через стены использовалась металлопластиковая труба диаметром 16мм2 (в соответствии ПУЭ 2.1.4.) и декоративные керамические втулки.

Распределительные коробки использовали Бирони пластиковой серии. Особенность этих коробок в том, что диаметр коробки 110мм и завод изготовитель не комплектует их сальниками. То есть, сальники для отверстий приходиться искать самим. Тут возникла трудность, так как в магазинах они только двух цветов: белого и серого. Расключение в коробках производили на зажимные клеммы Wago.

Монтаж Бирони пластиковой серииСпособ монтажа ретро-провода довольно прост. Нужно придерживаться нескольких правил: начиная монтировать провода, надев на первый изолятор, нужно зафиксировать провод нейлоновой стяжкой. Это делается для того, чтобы провод не слетел и можно было производить натяжение провода. Надевая ретро-провод на последующие изоляторы, обеспечивать хорошее натяжение провода по направлению монтажа. Тогда провода будут натянуты и выглядеть ровно, как струна. Когда провод подводится к распределительной коробки или механизму, к которому нужно его подключить, на конце изолятора так же ставится нейлоновая стяжка.

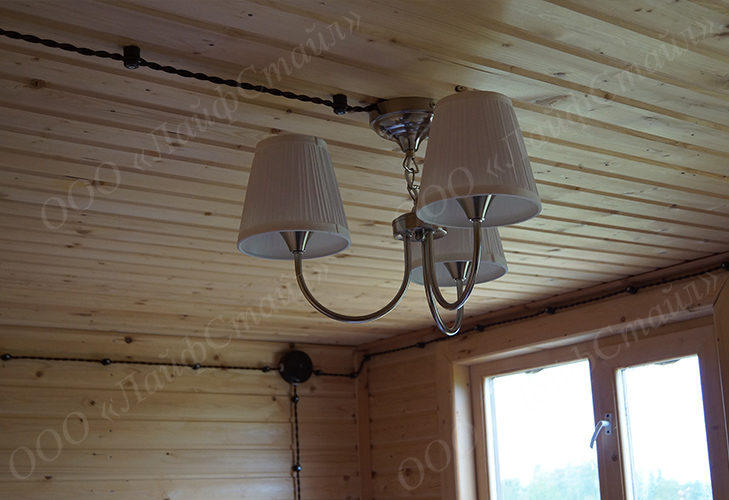

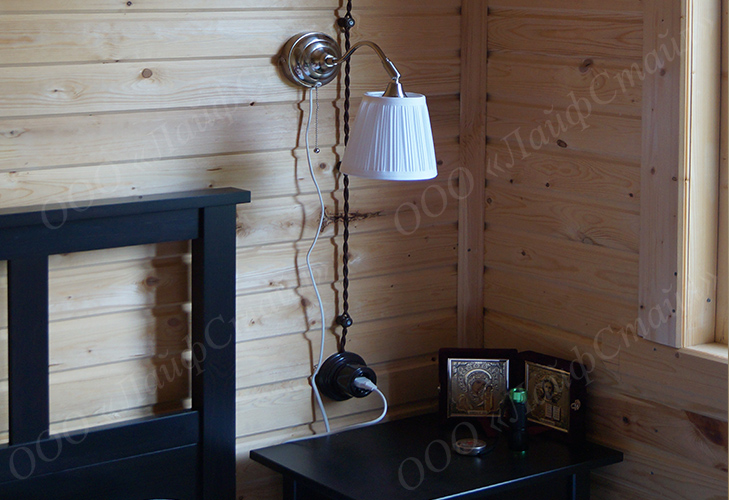

В каждой комнате были подключены светильники и повешены бра. Все питающие линии мы свели к распределительному щиту. Распределительный щит установили марки ИЕК, на 18 модульный. Наполнение  щита было таким: трёхфазный вводной автоматический выключатель марки АВВ, однофазный автоматический выключатель на каждую из групп, и дифференциальные автоматы для бойлера и стиральной машинки.

Для прокладки освещения в кладовых на втором этаже использовали провод марки NYM 3*1,5мм2. Обычные распределительные коробки со степенью защиты IP 55  и пластиковые выключатели фирмы Schneider Electric серии «Этюд» цвет сосна. Провода проложили в гофрированной трубе, крепя на клипсы к стене.

Срок выполнения поставленной задачи три полных дня. Заказчик очень доволен!
